2.2. Комплексные системы автоматизации производства
Управление в промышленности, как и в любых сложных системах, имеет иерархическую структуру. В общей структуре управления производством выделяют несколько иерархических уровней, показанных в виде пирамиды на рис. 2.2. Автоматизация управления на различных уровнях реализуется с помощью автоматизированных систем управления (АСУ).
Рассмотрим основные системы автоматизации производства, используя в качестве источника работу [2].

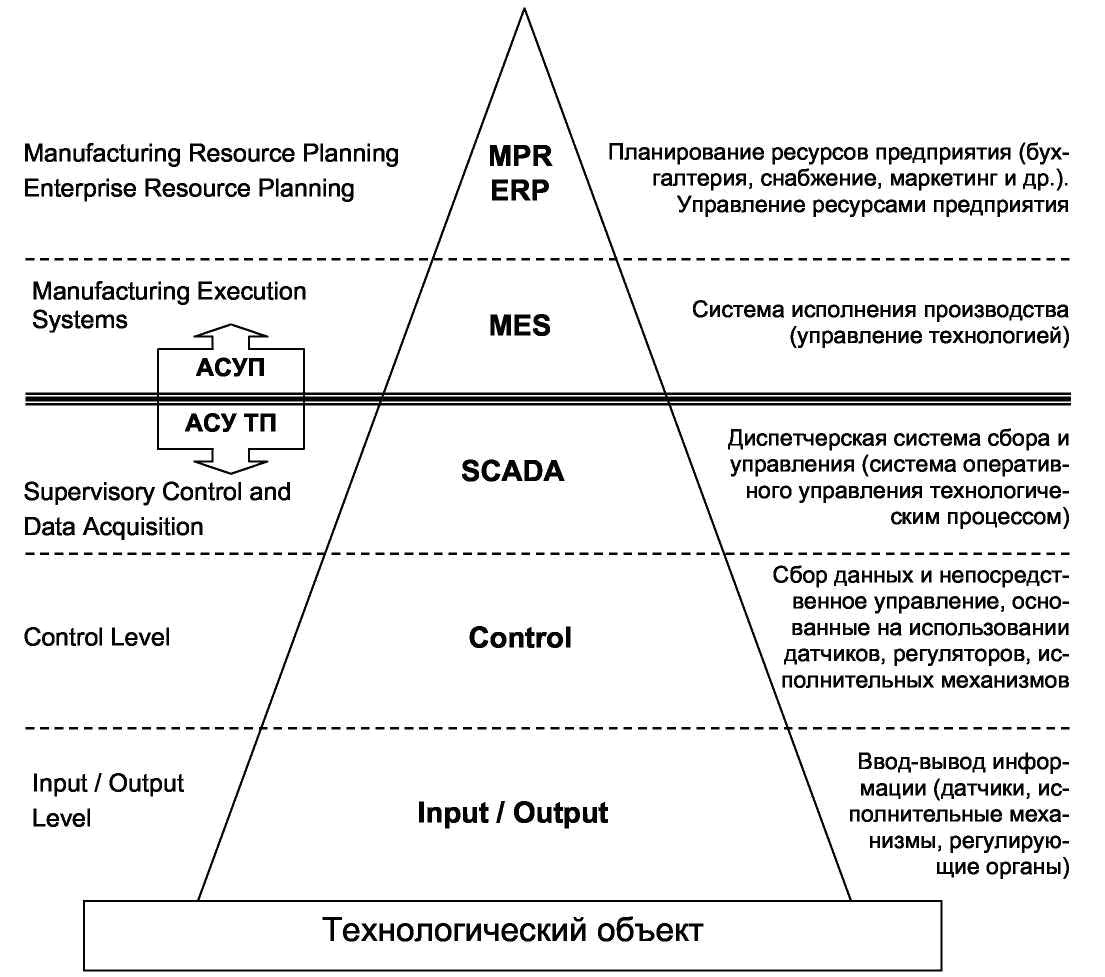

Рис. 2.2. Общая структура управления производством
Информационная поддержка производства продукции осуществляется автоматизированными системами управления предприятием (АСУП) и автоматизированными системами управления технологическими процессами (АСУТП).
К АСУП относятся системы планирования производства и требований к материалам MRP (Manufacturing Requirement Planning) и планирования и управления предприятием ERP (Enterprise Resource Planning). Наиболее развитые системы ERP выполняют различные бизнес-функции, связанные с планированием производства, закупками, сбытом продукции, анализом перспектив маркетинга, управлением финансами, персоналом, складским хозяйством, учетом основных фондов и т.п. Системы MRP ориентированы, главным образом, на бизнес-функции, непосредственно связанные с производством.
К АСУП также относят производственную исполнительную систему MES (Manufacturing Execution Systems), предназначенную для решения оперативных задач управления производством.
В состав АСУТП входит система SCADA (Supervisory Control and Data Acquisition), выполняющая диспетчерские функции (сбор и обработка данных о состоянии оборудования и технологических процессов) и помогающая разрабатывать ПО для встроенного оборудования. Непосредственное программное управление технологическим оборудованием осуществляется уровнем Control level с помощью системы CNC (Computer Numerical Control) на базе контроллеров (специализированных компьютеров, называемых промышленными), которые встроены в технологическое оборудование. Системы CNC называют также встроенными компьютерными системами. Самый нижний уровень предназначен для организации связи между технологическим объектом и управляющими устройствами (компьютерами). На этом уровне используются т. н. устройства связи с объектом (УСО).
