1.4. Виды обеспечения автоматизированных систем
Системы автоматизированного управления являются сложными АС.
Общую структуру сложной системы можно рассматривать как совокупность подсистем независимо от сферы применения. В этом случае говорят о структурном признаке классификации, а подсистемы называют обеспечивающими.
Таким образом, структура любой сложной системы, в частности сложной системы автоматизированного управления, может быть представлена совокупностью обеспечивающих подсистем [см. рис. 1.1], среди которых обычно выделяют [2]:
• информационное,
• техническое,
• математическое и программное,
• организационное и правовое обеспечение.
Информационное обеспечение
- совокупность единой системы классификации и кодирования информации,
унифицированных систем документации, схем информационных потоков, циркулирующих
в объекте автоматизации (предприятии, производстве, сложном объекте и т. п.), а
также методология построения баз данных.
Назначение подсистемы информационного обеспечения состоит в своевременном
формировании и выдаче достоверной информации для принятия управленческих
решений на различных уровнях иерархии.
Техническое
обеспечение - комплекс технических
средств, обеспечивающих работу автоматизированной системы, документация на эти
средства и технологические процессы.
Комплекс технических средств составляют:
• компьютеры (любых платформ);
• устройства сбора, накопления, обработки
и вывода информации;
• устройства передачи/приема данных и
линии связи;
• оргтехника и другие вспомогательные
устройства;
• эксплуатационные и расходные материалы и
др.
К настоящему времени сложились две основные формы организации технического
обеспечения (формы использования технических средств) — централизованная и
частично или полностью децентрализованная.
Рис. 1.1. Структура системы
автоматизированного управления
Централизованное
техническое обеспечение базируется на использовании в автоматизированной
системе больших компьютеров (мейнфреймов, суперЭВМ) и вычислительных центров.
Децентрализация
технических средств предполагает реализацию функциональных подсистем сложной АС
на рабочих станциях, персональных компьютерах, промышленных компьютерах
непосредственно на рабочих местах.
Перспективным подходом следует считать, по-видимому, частично децентрализованный подход - организацию технического обеспечения на базе распределенных сетей, состоящих из персональных и больших компьютеров для хранения баз данных, общих для любых функциональных подсистем.
Для
автоматизации сложных объектов или процессов территориально расположенных на
ограниченном пространстве часто оказывается целесообразной централизованная
структура. Для объектов, распределенных на большой территории, например в
различных зданиях, удаленных друг от друга филиалах, либо таких объектов как
перекачивающие станции (газ, нефть), электрические сети и т.п. единственной
целесообразной структурой оказывается децентрализованная структура.
Математическое и программное обеспечение -
совокупность математических методов, моделей, алгоритмов и программ для
реализации целей и задач автоматизированной системы, а также нормального
функционирования комплекса технических средств.
К средствам математического обеспечения
относятся:
• средства моделирования систем и
процессов управления;
• типовые алгоритмы управления
оборудованием и процессами;
• методы математической теории систем,
системотехники, математической статистики, теории массового
обслуживания, математического программирования и др.
В состав программного обеспечения входят
общесистемные и специальные программные продукты, а также техническая
документация, рис. 1.2.

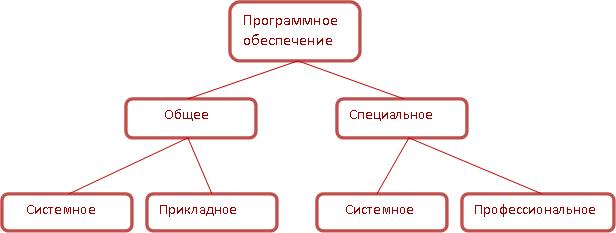

Рис. 1.2. Состав программного обеспечения.
К общесистемному программному
обеспечению относятся комплексы программ, ориентированных на пользователей и
предназначенных для решения типовых задач обработки информации и управления.
Они служат для расширения функциональных возможностей компьютеров, контроля и
управления процессом обработки данных.
Специальное программное обеспечение
представляет собой совокупность программ, разработанных при создании конкретной
автоматизированной системы. В его состав входят пакеты прикладных программ,
реализующие разработанные модели разной степени адекватности, отражающие
функционирование реального объекта.
Техническая документация на
программные средства должна содержать описание задач, их алгоритмизацию,
экономико-математическую модель задачи, контрольные примеры.
Организационное обеспечение -
совокупность методов и средств, регламентирующих взаимодействие работников с
техническими средствами и между собой в процессе разработки и эксплуатации АСУ.
Организационное обеспечение создается по результатам предпроектного
обследования организации (предприятия, производства) и реализует следующие
функции:
• анализ существующей системы управления
объектом, где будет использоваться АСУ, и выявление задач, подлежащих
автоматизации;
• подготовку задач к решению на
компьютере, включая техническое задание на проектирование АСУ и
технико-экономическое обоснование эффективности;
• разработку управленческих решений по
составу и структуре организации, методологии решения задач, направленных на повышение
эффективности.
Правовое обеспечение -
совокупность правовых норм, определяющих создание, юридический статус и
функционирование информационно-управляющих подсистем и систем в целом,
регламентирующих порядок получения, преобразования и использования информации.
Главной целью правового обеспечения
является укрепление законности. Оно базируется на законах, указах,
постановлениях государственных органов власти, приказах, инструкциях и других
нормативных документах министерств, ведомств, организаций, местных органов
власти.
В правовом обеспечении можно выделить
общую часть, регулирующую функционирование любой АСУ как
информационно-управляющей системы, так и локальную часть, регулирующую
функционирование конкретной подсистемы.
Правовое обеспечение включает:
- статус системы;
-
права и обязанности разработчика (поставщика) и заказчика;
- права, обязанности и ответственность персонала;
- правовые положения отдельных видов процесса управления;
- порядок создания и использования информации и др.
